Lo Co 2769 - Grotta della Betulla


Regione: Lombardia
Provincia: Como
Comune: Caglio
Monte: Costa di Rové
Area Carsica: Valle del Nosê
Quota dell'Ingresso: 1206 m slm
Dislivello: > -348 m
Sviluppo Reale: > 738m

Rilevatori: Il rilievo è in corso di stesura
Disegno: -

Dati forniti il 22 settembre 1999 da Graziano Ferrari


Summary

The Grotta della Betulla (Birch Cave) is a recently discovered abyss located at Piano del Tivano, near Como (Lombardia, Northern Italy). Exploration is ongoing: the present estimated depth is about -348 meters. The paper describes the cave and its relations with other caves in the Tivano system.

Introduzione

La Grotta della Betulla è un abisso di recente esplorazione situato al Piano del Tivano, in comune di Caglio (Como). In questo articolo si fornirà una prima sommaria descrizione della cavità, dal momento che le esplorazioni sono tuttora in corso, a cura di un insieme assai eterogeneo di speleologi, alcuni autonomi, altri appartenenti a diversi gruppi. Per questo motivo, un articolo preliminare di sintesi può agevolare le future esplorazioni, permettendo di sintetizzare e condividere le esperienze acquisite.

Storia delle esplorazioni

Lo stretto ingresso della grotta, situato ai piedi dell'unica betulla dei dintorni, è stato scoperto e disostruito nel settembre 1997 da Angelo Zardoni (GGSaronno) e Mauro Breme (GSComasco) nel corso di una fra numerose battute di ricerca compiute sulle pendici dei monti che chiudono a Sud il Piano del Tivano. Le prime esplorazioni sono state effettuate dagli scopritori che successivamente, assieme ad elementi del Gruppo Grotte Milano - CAI SEM, hanno superato i -200 alla base di un lungo scivolo.

Il 17 gennaio 1998 Marco Filippazzi ha subito un incidente scivolando lungo un pozzo appoggiato ancora da esplorare e fermandosi fortunosamente con una gamba incastrata in un piccolo arco di roccia. Le conseguenze sembravano piuttosto serie ed è quindi partita un'operazione di soccorso assai complessa ed articolata. Fortunatamente il ferito ha avuto la forza d'animo di iniziare a risalire autonomamente, aiutato dai compagni.

Uscite successive, con la partecipazione anche di elementi autonomi, di membri dell'Associazione Speleologica Comasca e del Gruppo Grotte I Tassi, hanno permesso di superare una zona a meandro caratterizzata dall'estrema incoerenza della roccia, per giungere in una sala di frana (profondità stimata -340). Sono anche stati esplorati alcuni rami affluenti.

Inquadramento geografico

L'ingresso della cavità si apre a quota 1206 slm sulle pendici orientali della piccola catena di rilievi che chiude a Sud il Piano del Tivano e che assume i nomi di: Monte Croce (1352), Braga di Cavallo (1346), I Lardei (1335), Costa di Rové (1271), Dosso Al Valente (1100 circa).
Come descritto in svariate pubblicazioni, sia scientifiche, sia divulgative, il Piano del Tivano è un ripiano di origine lacustre situato a circa 970 m di quota all'interno del Triangolo Lariano. La superficie totale è di circa 1 km2. L'origine del piano è legata ad uno sbarramento morenico, detto Il Dosso (quota 1004), deposto da uno degli ultimi episodi glaciali del Quaternario, databile a circa 18.000 anni fa. Lo sbarramento ha provocato la formazione di un lago e la deposizione di sedimenti fini. Tuttora, in caso di precipitazioni particolarmente intense, parte del Piano rimane temporaneamente allagata.
Gli effetti dei vari episodi glaciali hanno interagito ed interagiscono tuttora con il carsismo profondo formatosi precedentemente alle ultime glaciazioni. Il Piano del Tivano appartiene infatti alla Valle del Nosê, che è costituita da una sinclinale con asse N 110-290, inclinata (vergente) verso il ramo occidentale del Lago di Como. L'asse della valle esterna è grossolanamente parallelo ma non coincide con l'asse di sinclinale, che si trova più a Nord, e quindi all'interno delle propaggini sud del Monte San Primo. Il carsismo si è ben sviluppato nella Valle del Nosê, costituita interamente di Calcare di Moltrasio, ovvero un calcare grigio scuro con frequenti intercalazioni di liste di selce nerastra. Il Calcare di Moltrasio si è formato all'inizio del periodo Giurassico, ovvero circa 200 milioni di anni fa e costituisce gran parte della porzione occidentale del Triangolo Lariano. In Valle del Nosê troviamo un sistema carsico che afferisce a sorgenti situate nella zona di Nesso, sia al di sotto del livello del lago, sia al di sopra (Falchi della Rupe, perenni, Boeucc del Castel, LoCo 2198, temporanea di troppo pieno, Il Tuf, perenne, etc.).

Dal punto di vista speleologico sono note alcune grandi cavità situate in prossimità dell'asse di sinclinale (Sistema Carsico di Zelbio, Tacchi-Zelbio, LoCo 2029-2037, Abisso presso la Capanna Stoppani, LoCo 2021, Buco della Niccolina, LoCo 2204) esplorate per un totale di 20 Km di passaggi. Solo Tacchi-Zelbio permette di arrivare su un collettore di discreta portata, anche se relativamente superficiale. Niccolina e Stoppani rappresentano vie di approfondimento dell'acqua verso destinazioni ancora ignote. La prosecuzione delle esplorazioni è ostacolata da numerosi sifoni, perenni o temporanei, e da onnipresenti riempimenti detritici, ricchi di elementi alloctoni, cioè provenienti da zone lontane dalla Valle del Nosê. Si tratta dei detriti trasportati dai ghiacciai quaternari e deposti in zona, per essere poi trasportati nelle grotte assorbenti dalle acque di ruscellamento. Come si può comprendere, i ghiacciai non sono molto popolari presso gli esploratori di grotte del Tivano, anche perché i loro detriti tendono ad occludere gli ingressi noti con ricorrenti frane.

La struttura geologica della Valle del Nosê ha prodotto alcune ipotesi suggestive sulla morfologia del carsismo profondo, e cioè la presenza di un sistema collettore profondo e di uno più superficiale e simmetrico ai sistemi noti rispetto all'asse di sinclinale. Purtroppo finora queste ipotesi non sono state verificate a causa delle difficoltà a proseguire le esplorazioni in profondità.

Passando alle zone alte di assorbimento, si fa notare che in tutto il fianco settentrionale della sinclinale, costituito dalla lunga costiera del Monte San Primo, sono note pochissime cavità di scarso rilievo. Il fianco meridionale ha dato migliori risultati, e vi si aprono l'ingresso della Stoppani e l'Abisso del Cippei (LoCo 2503), oltre a cavità minori.
Una delle propaggini che costituiscono questo fianco Sud è quella in cui si apre la Grotta della Betulla. Qui gli strati del Calcare di Moltrasio si presentano inclinati a 50 gradi verso N020. In questa zona si aprono alcune altre cavità:

oltre a numerosi buchetti soffianti in corso di disostruzione.

Vi sono ancora insufficienti informazioni per stabilire quali possano essere le relazioni fra queste cavità. È interessante notare che tutte le cavità citate si comportano da ingresso alto, al contrario della Grotta della Betulla, che pure è situata ad una quota intermedia. La Grotta della Betulla è geograficamente sottostante al Büs della Colma Squarada, il cui tratto noto si approfondisce seguendo una frattura subverticale. Un legame fra le due cavità è perciò molto verosimile.
Meno verosimile, per motivi strettamente geologici, è un legame con i grandi sistemi del Piano del Tivano, in particolare la Stoppani, dato che il fondo della Betulla è situato alla stessa quota delle gallerie delle Vie Nuovissime in Stoppani, ma ne dista ben 800 metri. La giacitura degli strati ben difficilmente consentirebbe un collegamento orizzontale, che per giunta provocherebbe circolazioni d'aria ben diverse da quelle osservate.

Descrizione della cavità

Concrezioni a -200
(foto G. Ferrari)

L'ingresso è rappresentato da un buco nel terreno alla base di una betulla. Immediatamente la grotta piega a destra in ripida discesa seguendo l'inclinazione degli strati. Dopo pochi metri si presenta una piccola forra che si intasa presto in detrito. Poco prima, sulla destra, un breve spezzone di condotta orizzontale immette in una seconda forra parallela, che termina in una saletta, in corrispondenza ad un piccolo arrivo di acqua da destra. Qui la grotta piega a sinistra in uno stretto ambiente obliquo interstrato, che sfonda subito in un pozzetto (P4). Alla base di questo, fra massi incastrati, si apre il secondo salto (P11), impostato su un incrocio di fratture che espone le bancate degli strati. Alla base si trova un ramo laterale in risalita lungo 60 metri, che riporta in prossimità della superficie esterna.
Alla base si risale sulla destra (R6) per sbucare alla sommità di un'ampia sala (P14) dal fondo cosparso di massi di frana instabili. La prosecuzione è situata in fondo alla sala, sulla sinistra. Qui la cavità riprende decisamente la direzione di massima pendenza degli strati, assumendo la forma di un'alta forra ricca di massi instabili, dapprima a pozzi (P15, P15) poi a scivolo con saltini (P5), da percorrere sempre in corda (da -120 a -200). Il soffitto è costituito da un letto di strato.
Improvvisamente la grotta piega a sinistra, in gallerie orizzontali a sezione obliqua, impostate trasversalmente all'andamento degli strati, ricche di depositi clastici metrici, di argilla, ma anche di qualche colata concrezionale. Alla base di un pozzetto-scivolo (P7), si presenta un nuovo ambiente obliquo interstrato, che sfonda subito in un secondo pozzetto-scivolo (P10).
Alla base si trova una pozza d'acqua ed un accumulo di frana ricoperto da plastici d'argilla, sopra i quali è necessario sgusciare per raggiungere un bel meandro attivo ricchissimo di lame da corrosione selettiva sui giunti di strato, ricoperte da depositi argillosi. La roccia di queste lame è spesso estremamente alterata, tanto da sbriciolarsi al tocco. Il meandro serpeggia sempre con direzione generale secondo la pendenza degli strati, formando alcuni pozzetti-scivolo e numerosi passaggi stretti e faticosi, dove l'avanzata è stata resa possibile da disostruzioni a pugni e calci (sic!). Finalmente la grotta si verticalizza in un pozzo a chiocciola che conduce alla partenza di una vera e propria verticale (P9 !). Alla base l'ennesimo scivolo ed una breve galleria seguita da una netta retroversione caratterizzata da un cunicolo che si approfondisce gradualmente per gettarsi in una sala di frana generata dall'incrocio di fratture.
La prosecuzione evidente è sotto i massi alla base della sala, e nasconde un breve cunicolo che dà accesso ad una sala dove la cavità termina su sifone.

Note tecniche

L'abisso non è mai estremo, ma presenta in continuazione problematiche e difficoltà che lo rendono assai selettivo. In particolare l'inconsistenza della roccia, la presenza di frane instabili, il fango e alcuni armi non banali suggeriscono di mantenere un livello di attenzione assai elevato, e ne sconsigliano la visita a speleologi poco esperti.
Alcuni pozzi sono ancora armati in modo esplorativo, ed è prevista una completa revisione degli armi. Per questo motivo non è disponibile una scheda d'armo affidabile.
Le esplorazioni si sono svolte sempre in periodi di secca, per cui non è noto il comportamento della cavità in caso di piena. Non sono evidenti situazioni potenzialmente pericolose, se si eccettua il tratto di cunicolo precedente la sala terminale, che potrebbe diventare impraticabile in caso di piena.

Note fisiche

Dal punto di vista meteorologico, l'ingresso della cavità si comporta da ingresso basso di un sistema. In inverno l'aria fredda esterna viene risucchiata vigorosamente e provoca la formazione di colate di ghiaccio fino a -30. Una costante circolazione d'aria entrante si mantiene fino al fondo attuale, anche se meno intensa che all'ingresso. Verosimilmente parte del flusso d'aria viene assorbita da rami affluenti in corso di identificazione e di esplorazione.
L'esistenza di un ingresso basso a soli 60 metri dalla cresta è fatto singolare. Proprio sulla cresta della Costa di Rovè si apre il Büs della Colma Squarada (LoCo 2200), che si comporta da ingresso alto e potrebbe essere in relazione meteorologica con la Grotta della Betulla. Numerosi altri piccoli ingressi alti sono già stati identificati sulle pendici del monte in cui si apre la Grotta della Betulla.
La presenza di un ingresso basso a quota così alta e con aria così forte sembra escludere la presenza nel sistema di altri ingressi a quote inferiori. Paradossalmente, a pochi metri di distanza dalla Grotta della Betulla e poco più in basso si apre un'altra cavità (Il Cane e la Volpe) che si comporta da ingresso alto, apparendo così meteorologicamente scorrelata.
Le attuali sporadiche osservazioni del comportamento meteorologico della cavità sono comunque insufficienti per ottenere un quadro affidabile della situazione. Sono pertanto necessarie osservazioni più organiche, rese opportune anche dal ritrovamento nella zona di diverse altre cavità in corso di disostruzione.

Per quanto riguarda l'idrologia, la cavità si comporta in modo lineare, raccogliendo stillicidi e piccole venute d'acqua (la prima si presenta già a -20) e formando a -230 un piccolo corso d'acqua che percorre il resto della cavità per scomparire in corrispondenza del fondo attuale. Non sono stati notati affluenti degni di rilievo.

Dal punto di vista geologico, sono state compiute osservazioni sulla giacitura e sulla fratturazione fino a -220. Resta da spiegare la morfologia e la particolare inconsistenza della roccia nel tratto di meandro fra -230 e -270.

Stato dei lavori

Come si è detto, le esplorazioni sono tuttora in corso, a cura di un gruppo di persone che vede la presenza della maggior parte di coloro che hanno esplorato al Tivano negli ultimi anni.
L'armo della cavità è in alcuni punti ancora speditivo e condizionato dalla particolare inconsistenza della roccia. È in corso la graduale revisione e risistemazione di questi armi, al fine di rendere più agevole la progressione, già faticosa di per sé.
Purtroppo al momento attuale il rilievo è incompleto. Non è ancora stato eseguito il rilievo della parte inferiore del meandro a lame (sotto -270). Ciò non ha permesso di collegare la zona di fondo, rilevata durante la punta che ne ha visto l'esplorazione, con il resto del rilievo.

Prospettive future

L'ulteriore approfondimento della cavità sembra ostcolato dal sifone terminale, che va peraltro tenuto sotto osservazione in periodi di siccità L'approfondimento della cavità potrebbe permettere di acquisire importanti informazioni sul carsismo profondo della Valle del Nosê. L'andamento verosimile della prosecuzione punta infatti verso l'ipotetica zona di scorrimento profondo, che finora è sfuggita all'osservazione diretta. Non è il caso di farsi troppe illusioni: il Tivano è avaro di soddisfazioni ed è invece ricco di sifoni pensili, di frane e di riempimenti. Ma ogni possibilità di accedere al sistema profondo va perseguita con costanza e decisione. Come si è detto, giudico invece inverosimile il collegamento con i sistemi del Piano del Tivano, in particolare la Stoppani, in base a considerazioni geologiche e meteorologiche. Sarei ben felice comunque di essere smentito dalla realtà.
Parallelamente all'approfondimento, ha una certa importanza anche l'esplorazione di rami affluenti, con l'obiettivo di verificare le relazioni con gli ingressi alti.

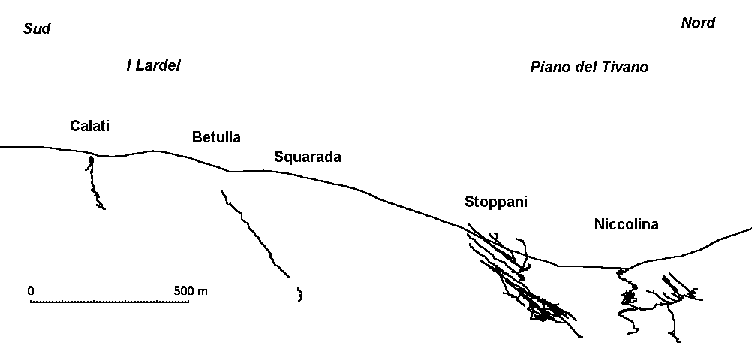

In figura è rappresentata una sezione su un piano verticale orientato per N020 (approssimativamente Nord-Sud) perpendicolare all'asse della sinclinale. È compresa la proiezione della superficie esterna passante per la cresta della Braga di Cavallo-I Lardei-Costa di Rové fino al Piano del Tivano in corrispondenza dell'ingresso della Niccolina. Sono inoltre rappresentate le proiezioni della Niccolina, della Stoppani della Calati e della Betulla. Il tracciato di quest'ultima è costituito da due sezioni separate, mancando il rilievo del tratto intermedio. La posizione del tratto inferiore del rilievo è ovviamente approssimativa. La poligonale della Colma Squarada non è disponibile. I tratti di rilievo della Stoppani che risultano al di sopra della superficie topografica esterna sono in realtà situati nella testata terminale del Piano del Tivano, non rappresentata in figura.

Graziano Ferrari

Questo articolo è stato pubblicato su: Il Grottesco, Bollettino del Gruppo Grotte Milano SEM-CAI n. 53, 1999
